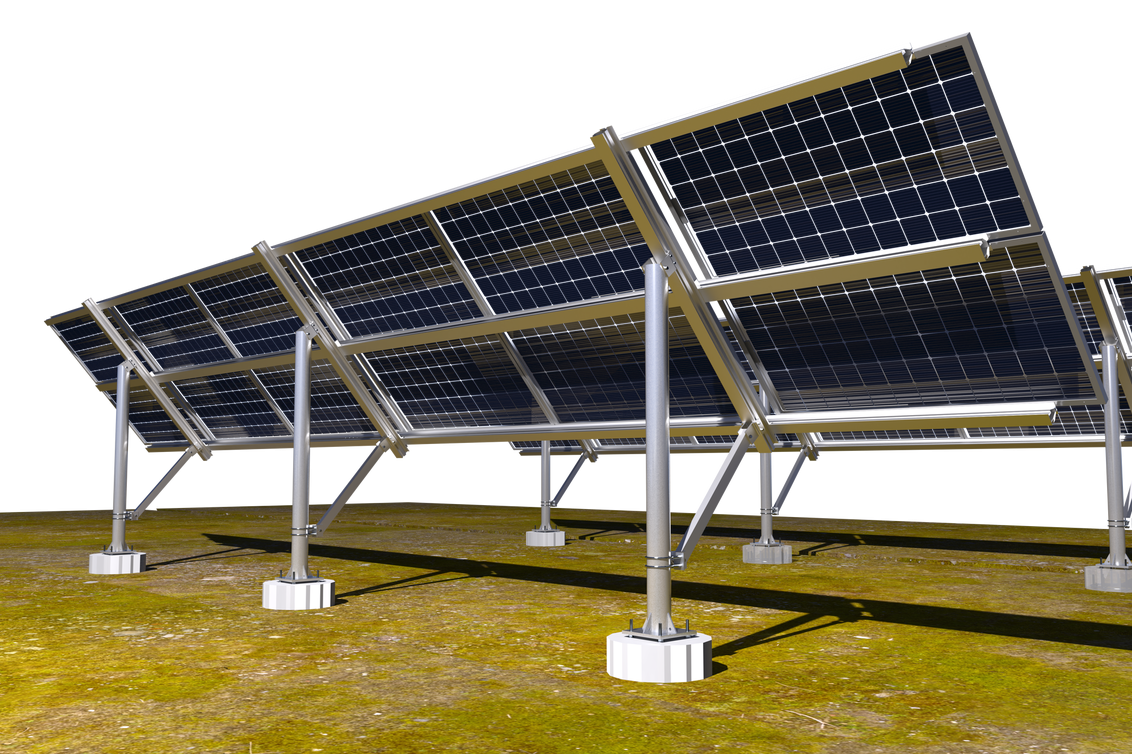

SunGround Bifacial

Système SunGround de montage PV universel au sol

IntertekCe

Spécifications

Matériau

Rails d'aluminium et boulons et écrous de stainless

Charge Max de neige

Peut être conçu pour toute charge de neige (jusqu'à plus de 100 PSF)

Charge Max de vent

Peut être conçu pour toute charge de vent (jusqu'à 180MPH+/290 km/h+)

Angle d'inclinaison

0 à 90D (typique 30-55 deg.)

Orientation des panneaux PV

Paysage

Module PV

Tout panneau PV avec cadre ou tout panneau PV sans cadre (laminé)

Foundation Type

Compatible avec tous types de fondation (pieux à hélice typiques, pieux plantés, fondations de béton)

Élévation du panneau PV (entre le sol et le bas du panneau)

Customizable, typically 36 inches

Angle d'inclinaison variable

Possible (up to 3 positions, manually changed for seasonal adjustment)

Mise à la terre

Disponitif de mise à la terre disponible, conforme à la norme UL 2703, certification à venir

Gains bifaciaux typiques observés

5-15% (panneaux N-Type, sur gazon. Doit être optimisé et calculé par projet, pas une garantie.)

Conçu pour augmenter la production des panneaux bifaciaux

Tous les rails de la structure sont placées entre les panneaux PV, et non en-dessous de ceux-ci. Aucune composante bloquant l'arrière des panneaux PV bifaciaux. Le système Opsun SunGround Bifacial™ est conàu pour maximiser la quantité de lumière utilisable que l'arrière des panneaux bifaciaux reçoit.

Liberté complète de conception

Nos experts pourront vous aider à créer des systèmes PV au sol selon vos requis : autant de panneau de haut et de large que nécessaire pour le projet, potrait ou paysage, à tout angle d'inclinaison. Peut être ingénierisé pour les zones promptes aux ouragans ou aux charges de neige extrêmes. Les applications commerciales typiques pour optimiser les fains bifaciaux sont quatre (4) panneaux PV de 72 cellules (paysage) par quatre (4) ou huit (8) de large (horizontalement).

Services d'ingénierie clés-en-main

Notre équipe offrira des conseils d'experts et aidera à optimiser les gains bifaciaux et la disposition des panneaux sur le toit, l'angle d'inclinaison et l'élévation des panneaux PV par rapport au sol. Nous pouvons trouver des solutions à la plupart des difficultés de construction, et concevoir une solution sur mesure pour presque tous les types de sols, incluant des solutions ballastés au sol (non recommandé pour les endroits où le sol gèle)

Avantages

Installation rapide avec des composantes légères

Pas de grue requise pour lever les rails d'aluminium légers. Toutes les rails et composantes peuvent être soulevées à la main. Beaucoup d'ajustement disponible lors de la contruction râce au système de cannaux dans les rails. S'installe plus rapidmeent que la plupart des systèmes d'acier standards.

Moins de poteaux par panneau

Notre équipe d'experts peut aider à optimiser le système pour minimiser le nombre de fondations. Jusqu'à huit (8) panneaux PV de 72 cellules par fondation.

Meilleure protection des panneaux PV

Des rails solides supportent les panneaux PV sur toute leur longueur, limitant la torsion et les mouvements qui peuvent amener la dégradation des performances des panneaux PV.

Design complètement en aluminium

Design de rails d'aluminium série 6000 avec des écrous et des boulons de stainless 306 afin de garantir le maximum de durabilité pour des décennies.

UL 2703

Listé par ETL sous la norme UL2703 (en cours).

Système entièrement ajustable sur le site

Toutes les composantes peuvent être glissées dans les cannaux des rails d'aluminium, afin d'ajuster aux irrégularités du toit (drains et cheminées). La structure Opsun SunRail Budget suivra naturellement les pentes du toit causées par les drains et l'isolation du toit.

Temps d'installation typique (incluant la connection DC des panneaux)

5000 + W/ homme-heure (préassemblé), 2000 + W/homme-heure (non-rpéassemblé). Dépend des configurations.

Les standards les plus élevés d'ingénierie et de support à la clientèle

Nos ingénieurs n'utilisent que les méthodes de calcul les plus sécuritaires, afin d'assurer un maximum de solidité et de durabilité de nos structures. Nous utilisons des études en soufflerie propriétaire et récentes (2019) de l'Université Western, et nous utilisons les versions les plus récentes des Codes du Bâtiment (ASCE-10-16 et NBCC 2015, IBC 2018), ainsi que les directives de SEAOC PV2 avec les notions de dimensions relative du système solaire par rapport à la dimension du toit, pour prendre en compte les effets de vent les plus complexes. Notre conception assure une déflection minimale des panneaux PV, afin de protéger les cellules, et nous utilisons les meilleurs logiciels de simulations par éléments finis. Chaque composante ou structure verticale fait l'objet d'un calcul unique. Nous trouvons des solutions unique et sur mesure pour toutes difficultés et notre équipe réagit rapidement aux événements survenant pendant la construction, (comme un drain mal positionné ou tout changement de dernière minute).

Plans de permis de construction spécifiques au projet, étampés par un ingénieur.

Nous offrons de fournir pour chaque projet des plans d'installation et de permis de construction sur mesure et adaptés aux difficultés du projet, étampé par un ingénieur local au besoin. Chaque étape du processus d'assemblage y sera décrite en détails, avec les mesures exacte par rapport au site réel du projet et les explications nécessaires à comprendre les spécificités du projet.
