SunRail SRU sur toits inclinés

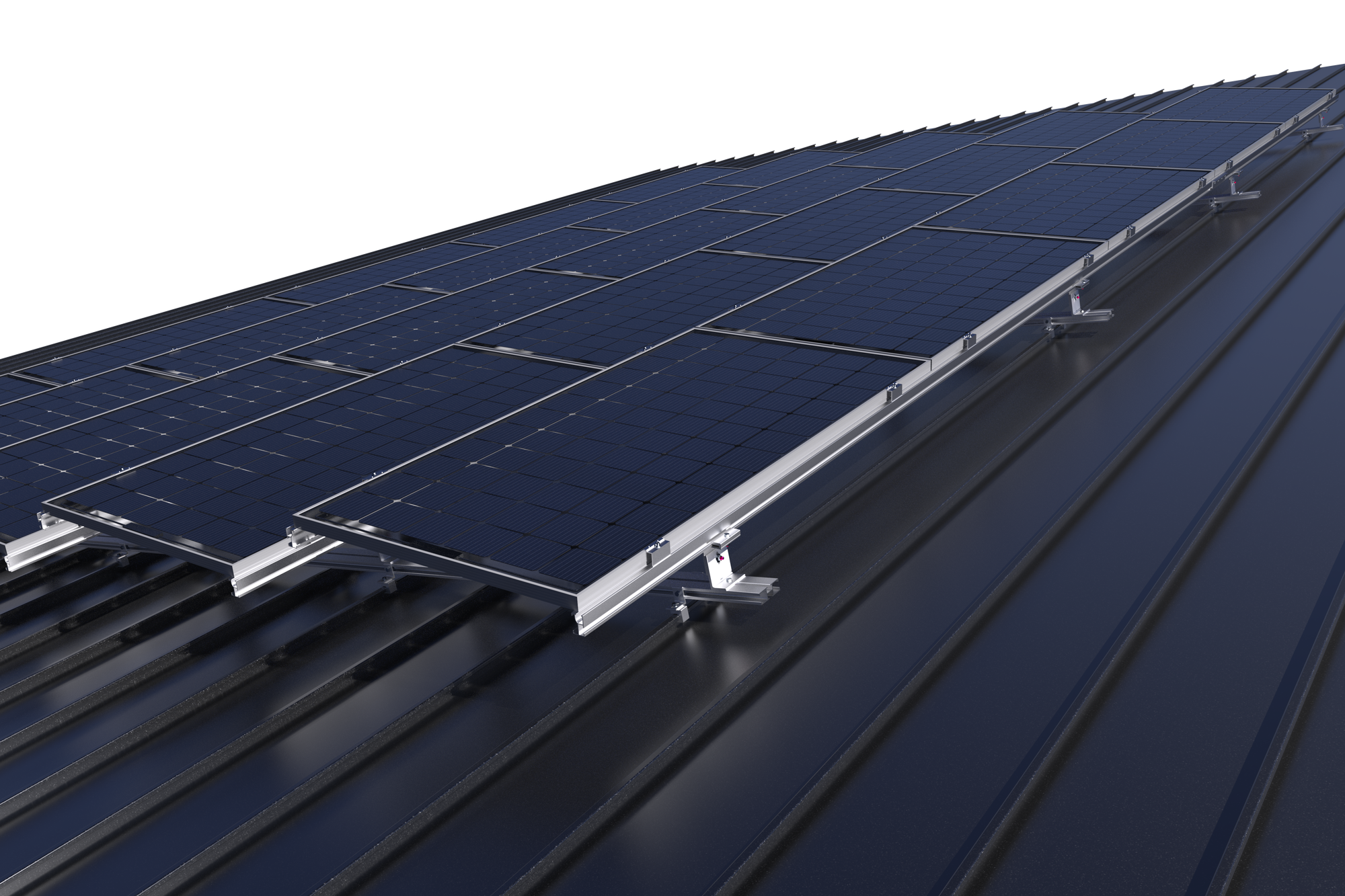

Système SunRail Universel (SRU) de montage de panneaux solaires bifaciaux sur toits inclinés ou en pente

IntertekCe

Spécifications

Matériau

Aluminum rails and components, stainless steel bolts & nuts

Charge Max de neige

Peut être conçu pour toute charge de neige (jusqu'à plus de 100 PSF)

Charge Max de vent

Peut être conçu pour toute charge de vent (jusqu'à 180MPH+/290 km/h+)

Angle d'inclinaison

10-30 degrés possible (possibilité d'incliner les panneaux sur un toit en pente)

Orientation des panneaux PV

Paysage

Module PV

Tout panneau PV avec cadre ou tout panneau PV sans cadre (laminé)

Types de toits

Tous type de toit (Asphalte, tôle trapezoïdale (typiques pour les fermes), tôle pliée, la plupart des toits uniques)

Attaches au toit

100% attachment direct (avec des tire-fonds, vis à double filetage, barre fileté, attaches à tôle à joint debout de type "S-5!", etc., tôle trapezoïdale compatible avec la technologie SMC d'Opsun)

Solution Unique Brevetée

La plupart des tôles trapezoïdales sont compatibles avec le système Opsun SMC breveté (CA 2751963). Les attaches SMC se fixent sur le dessus de la tôle et utilisent les trous existants pour tenir la tôle en place et s'attache aux lattes (strapping, membrures de bois horizontales) pour plus de facilité d'installation.

Charge morte sur le toit

2-3 lbf/pi2

Distance des panneaux PV avec le toit

Personnalisable, débute à 8po (203mm)

Mise à la terre

Disponitif de mise à la terre disponible, listés UL 2703

Gains bifaciaux typiques observés

10-25% (panneaux N-Type, sur toit gris pâle. Doit être optimisé et calculé par projet, pas une garantie.)

Obtenez plus d'énergie avec des panneaux inclinés sur un toit en pente

Au lieu de poser les panneaux à plat sur les toits en pente, Opsun SunRail™ permet d'installer les panneaux en angle sur les toits en pente et gagner du gain bifacial qui rendra le projet plus rentable.

Conçu pour augmenter les gains bifaciaux

Pas de déflecteur de vent, haut angle d'inclinaison et grande élévation au-dessus du toit possibles, distance entre les rangées extra-longue possible. aucun rails horizontaux en-dessous des PV. L'Opsun SunRail Bifacial™ peut être adapté pour maximiser la quantit de lumière reçue et utilisée par l'arrière des panneaux PV. Optimal pour les projets ancrés. pour maximiser l'irradiation sur la face arrière des PVs.

Services d'ingénierie clés-en-main

Nos ingénieurs vous supporteront à toutes étapes du processus et vous aideront à créer une structure adaptée aux contraintes du projet, afin de donner au projet une apparence esthétique tout en assurant une solidité qui vous procurera la paix d'esprit. Nos experts vous aideront à tirer un maximum de gain bifacial des panneaux PV.

Avantages

Tous types de toits inclinés

Notre équipe peut vous aider à placer des panneaux à plat ou inclinés sur les toits en pente. Les designs typiques consistent à mettre soit les panneaux PV à plat (0 deg. d'angle d'inclinaison), ou incliner les panneaux PV de 5 à 30 deg. d'inclinaison, paysage ou portrait. Compatible avec tous types de toits. Le système de montage peut avoir un, deux ou trois couches de rails pour s'adapter aux contraintes du bâtiment.

Meilleure protection des panneaux PV

Des rails solides supportent les panneaux PV sur toute leur longueur, limitant la torsion torsion et les mouvements qui peuvent amener la dégradation des performances des panneaux PV.

Design complètement en aluminium

Design de rails d'aluminium série 6000 avec des écrous et des boulons de stainless 306 afin de garantir le maximum de durabilité pour des décennies.

UL 2703

Listé par ETL (#5013658) selon le standard UL 2703, pour toutes configurations sauf 5 degrés d'inclinaison.

Système entièrement ajustable sur le site

Toutes les composantes peuvent être glissées dans les cannaux des rails d'aluminium, afin d'ajuster aux irrégularités du toit (drains et cheminées). La structure Opsun SunRail Budget suivra naturellement les pentes du toit causées par les drains et l'isolation du toit.

Temps d'installation typique (incluant la connection DC des panneaux)

4000+ W/ homme-heure (préassemblé), 1700-2000 W/ homme-heure (pas préassemblé).

Les standards les plus élevés d'ingénierie et de support à la clientèle

Nos ingénieurs n'utilisent que les méthodes de calcul les plus sécuritaires, afin d'assurer un maximum de solidité et de durabilité de nos structures. Nous utilisons des études en soufflerie propriétaire et récentes (2019) de l'Université Western, et nous utilisons les versions les plus récentes des Codes du Bâtiment (ASCE-10-16 et NBCC 2015, IBC 2018), ainsi que les directives de SEAOC PV2 avec les notions de dimensions relative du système solaire par rapport à la dimension du toit, pour prendre en compte les effets de vent les plus complexes. Notre conception assure une déflection minimale des panneaux PV, afin de protéger les cellules, et nous utilisons les meilleurs logiciels de simulations par éléments finis. Chaque composante et point d'attache au toit fait l'objet d'un calcul unique. Nous trouvons des solutions unique et sur mesure pour toutes difficultés et notre équipe réagit rapidement aux événements survenant pendant la construction, (comme un drain mal positionné ou tout changement de dernière minute).

Plans de permis de construction spécifiques au projet, étampés par un ingénieur.

Nous offrons de fournir pour chaque projet des plans d'installation et de permis de construction sur mesure et adaptés aux difficultés du projet, étampé par un ingénieur local au besoin. Chaque étape du processus d'assemblage y sera décrite en détails, avec les mesures exacte par rapport au site réel du projet et les explications nécessaires à comprendre les spécificités du projet.
