Sunrail SRL

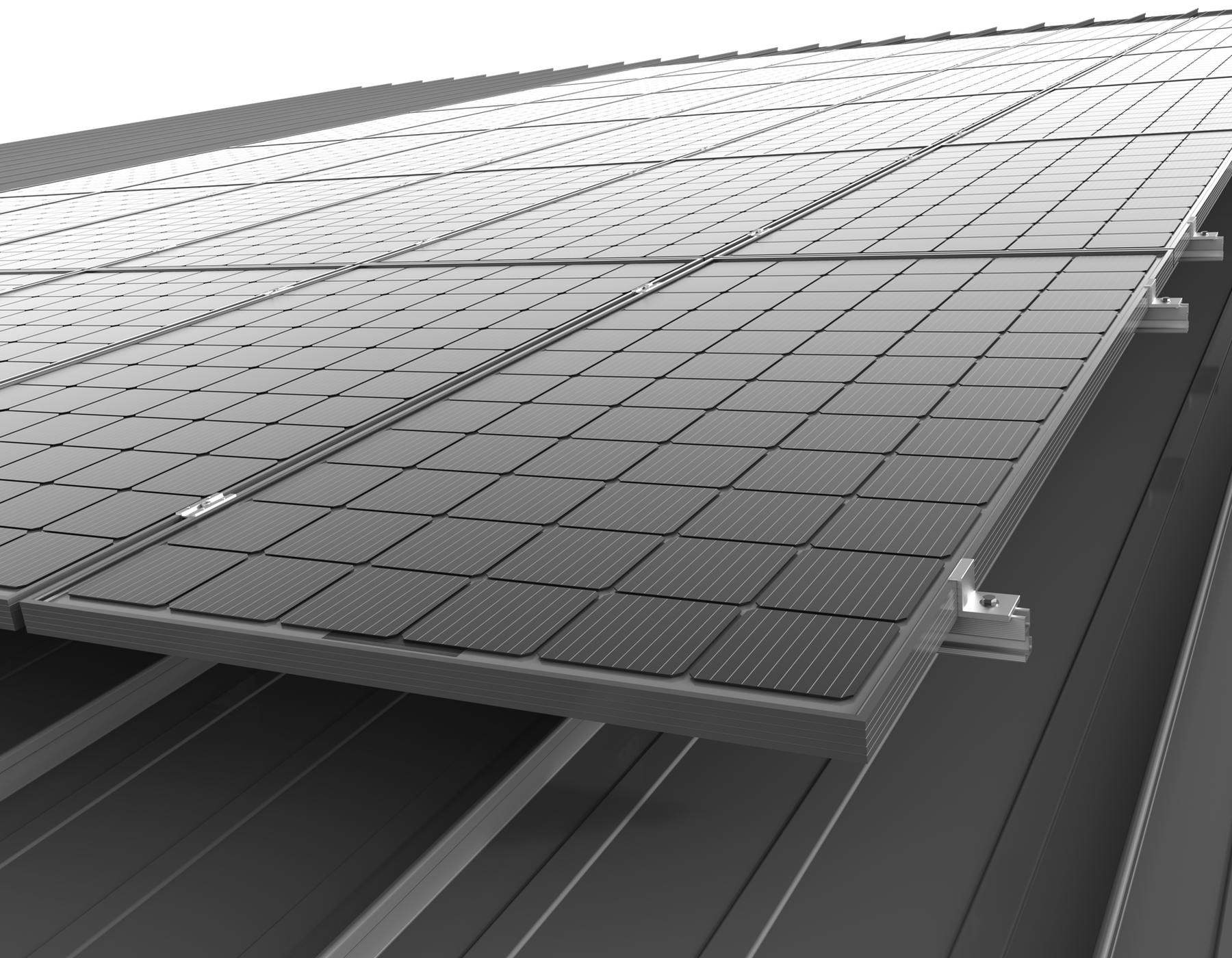

SunRail Lite (SRL), un système de montage PV universel sur toits inclinés

IntertekCe

Spécifications

Matériau

Rails d'aluminium et boulons et écrous de stainless

Charge Max de neige

Peut être conçu pour toute charge de neige (jusqu'à plus de 100 PSF)

Charge Max de vent

Peut être conçu pour toute charge de vent (jusqu'à 180MPH+/290 km/h+)

Angle d'inclinaison

À plat sur la pente du toit (Typique), 5-30 degrés possible (possibilité d'incliner les panneaux sur un toit en pente)

Orientation des panneaux PV

Paysage ou portrait

Module PV

Tout panneau PV avec cadre ou tout panneau PV sans cadre (laminé)

Types de toits

Tous type de toit (Asphalte, tôle trapezoïdale (typiques pour les fermes), tôle pliée, la plupart des toits uniques)

Attaches au toit

100% attachement direct (avec des tire-fonds, vis à double filetage, barre fileté, attaches à tôle à joint debout de type "S-5!", etc., tôle trapezoïdale compatible avec la technologie SMC d'Opsun)

Solution Unique Brevetée

La plupart des tôles trapezoïdales sont compatibles avec le système Opsun SMC breveté (CA 2751963). Les attaches SMC se fixent sur le dessus de la tôle et utilisent les trous existants pour tenir la tôle en place et s'attache aux lattes (strapping, membrures de bois horizontales) pour plus de facilité d'installation.

Charge morte sur le toit

2-3 PSF

Distance des panneaux PV avec le toit

Personnalisable, débute à 4po (102mm)

Mise à la terre

Disponitif de mise à la terre disponible, conforme à la norme UL 2703, certification à venir

Liberté complète de conception

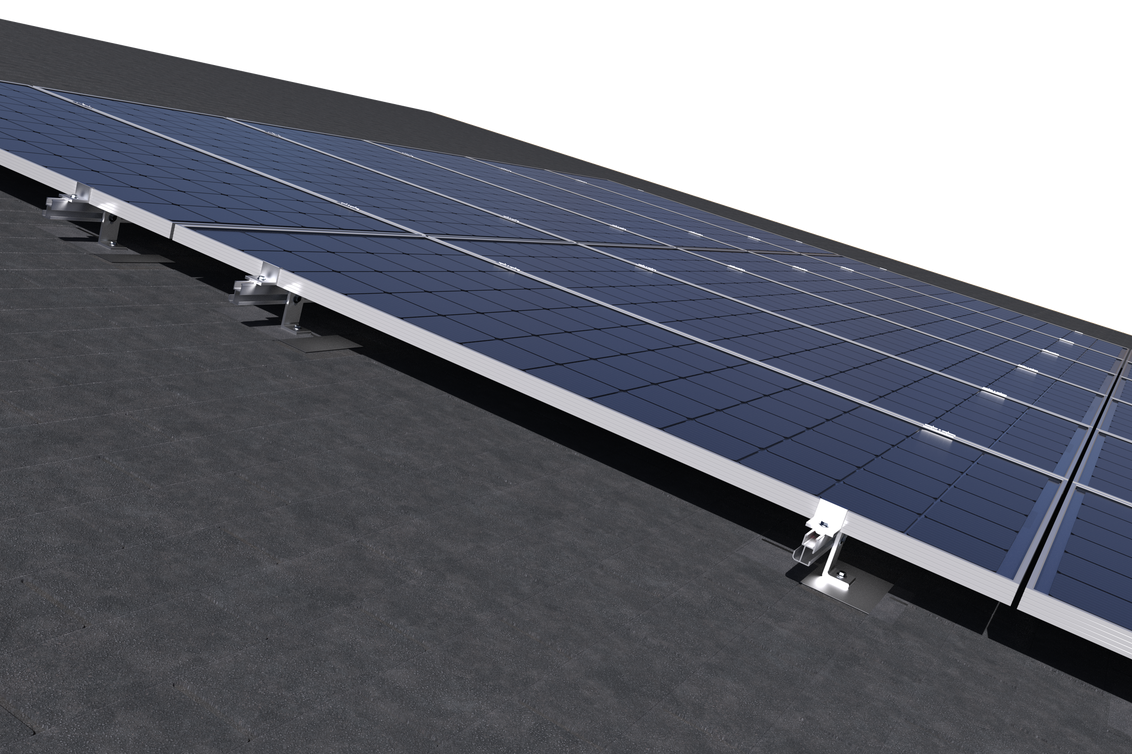

Notre équipe peut vous aider à placer des panneaux à plat ou inclinés sur les toits en pente. Les designs typiques consistent à mettre soit les panneaux PV à plat (0 deg. d'angle d'inclinaison), ou incliner les panneaux PV de 5 à 30 deg. d'inclinaison, paysage ou portrait. Compatible avec tous types de toits. Le système de montage peut avoir un, deux ou trois couches de rails pour s'adapter aux contraintes du bâtiment.

Créez des structures élégantes à votre goût

Nos experts peuvent vous aider à créer une structure esthétique qui ne rouillera pas. Nos systèmes de montage peuvent s'intégrer élégamment à tous projets architecturaux. L'espacement entre les panneaux PV peut être cachée, et les rails peuvent être anodisés dans toute couleur, si requis.

Services d'ingénierie clés-en-main

Nos ingénieurs vous supporteront à toutes étapes du processus et vous aideront à créer une structure adapté aux contraintes du projet, afin de donner au projet une apparence esthétique tout en assurant une solidité qui vous procurera la paix d'esprit.

Avantages

Moins de pénétration dans le toit

Compatible avec tous types d'arraches pour toits standards (tire-fond, vis à double filetage, barre fileté, attaches à tôle à joint debout de type "S-5!", etc.). Nos ingénieurs peuvent trouver le meilleur moyen de se fixer au toit selon vos requis. La solidité structurelle de nos systèmes de montage permettent de réduire le nombre de pénétrations dans le toit.

Meilleure protection des panneaux PV

Des rails solides supportent les panneaux PV sur toute leur longueur, limitant la torsion torsion et les mouvements qui peuvent amener la dégradation des performances des panneaux PV.

Design complètement en aluminium

Design de rails d'aluminium série 6000 avec des écrous et des boulons de stainless 306 afin de garantir le maximum de durabilité pour des décennies.

Système entièrement ajustable sur le site

Toutes les composantes peuvent être glissées dans les cannaux des rails d'aluminium, afin d'ajuster aux irrégularités du toit (drains et cheminées). La structure Opsun SunRail Budget suivra naturellement les pentes du toit causées par les drains et l'isolation du toit.

Temps d'installation typique (incluant la connection DC des panneaux)

2900+ W/ homme-heure

Les standards les plus élevés d'ingénierie et de support à la clientèle

Nos ingénieurs n'utilisent que les méthodes de calcul les plus sécuritaires, afin d'assurer un maximum de solidité et de durabilité de nos structures. Nous utilisons des études en soufflerie propriétaire et récentes (2019) de l'Université Western, et nous utilisons les versions les plus récentes des Codes du Bâtiment (ASCE-10-16 et NBCC 2015, IBC 2018), ainsi que les directives de SEAOC PV2 avec les notions de dimensions relative du système solaire par rapport à la dimension du toit, pour prendre en compte les effets de vent les plus complexes. Notre conception assure une déflection minimale des panneaux PV, afin de protéger les cellules, et nous utilisons les meilleurs logiciels de simulations par éléments finis. Chaque composante et point d'attache au toit fait l'objet d'un calcul unique. Nous trouvons des solutions unique et sur mesure pour toutes difficultés et notre équipe réagit rapidement aux événements survenant pendant la construction, (comme un drain mal positionné ou tout changement de dernière minute).

Plans de permis de construction spécifiques au projet, étampés par un ingénieur.

Nous offrons de fournir pour chaque projet des plans d'installation et de permis de construction sur mesure et adaptés aux difficultés du projet, étampé par un ingénieur local au besoin. Chaque étape du processus d'assemblage y sera décrite en détails, avec les mesures exacte par rapport au site réel du projet et les explications nécessaires à comprendre les spécificités du projet.

Documents et Spécifications

L'ingénierie Totale d'Opsun

Opsun se spécialise dans l'ingénierie de structures pour tous types de projets avec des panneaux photovoltaïques, découvrez ci-bas notre processus unique qui assure que la meilleure qualité de structures et d'ingénierie est fournir pour tous vos projects PV monofaciaux ou bifaciaux.

Design Flexible

Les systèmes de montage d'Opsun se composent d'une vaste librairie de rails, de composantes et de confgurations adaptables aux besoins de nos clients.

En savoir plus

Support d'ingénierie complet

L'équipe d'experts d'Opsun prend en charge tous les aspects mécaniques d'un projet solaire, et livre des plans d'ingénierie et d'installation détaillés, spécifiques au projet.

En savoir plus

Solutions Techniques

Solutions pour une vaste gamme de défis d'ingénierie : toits avec une capacité portante limitée, systèmes de montage complètement ancrés aux toits, ou hybrides.

En savoir plus

Support durant la construction

Le support sur site d'Opsun permet à votre équipe de profiter de la supervision d'un expert d'Opsun et ainsi bénéficier de nos 15 années d'expérience.

En savoir plus
