Garantie 20 ans Fait en Amérique du nord

Sunground™ Fixe

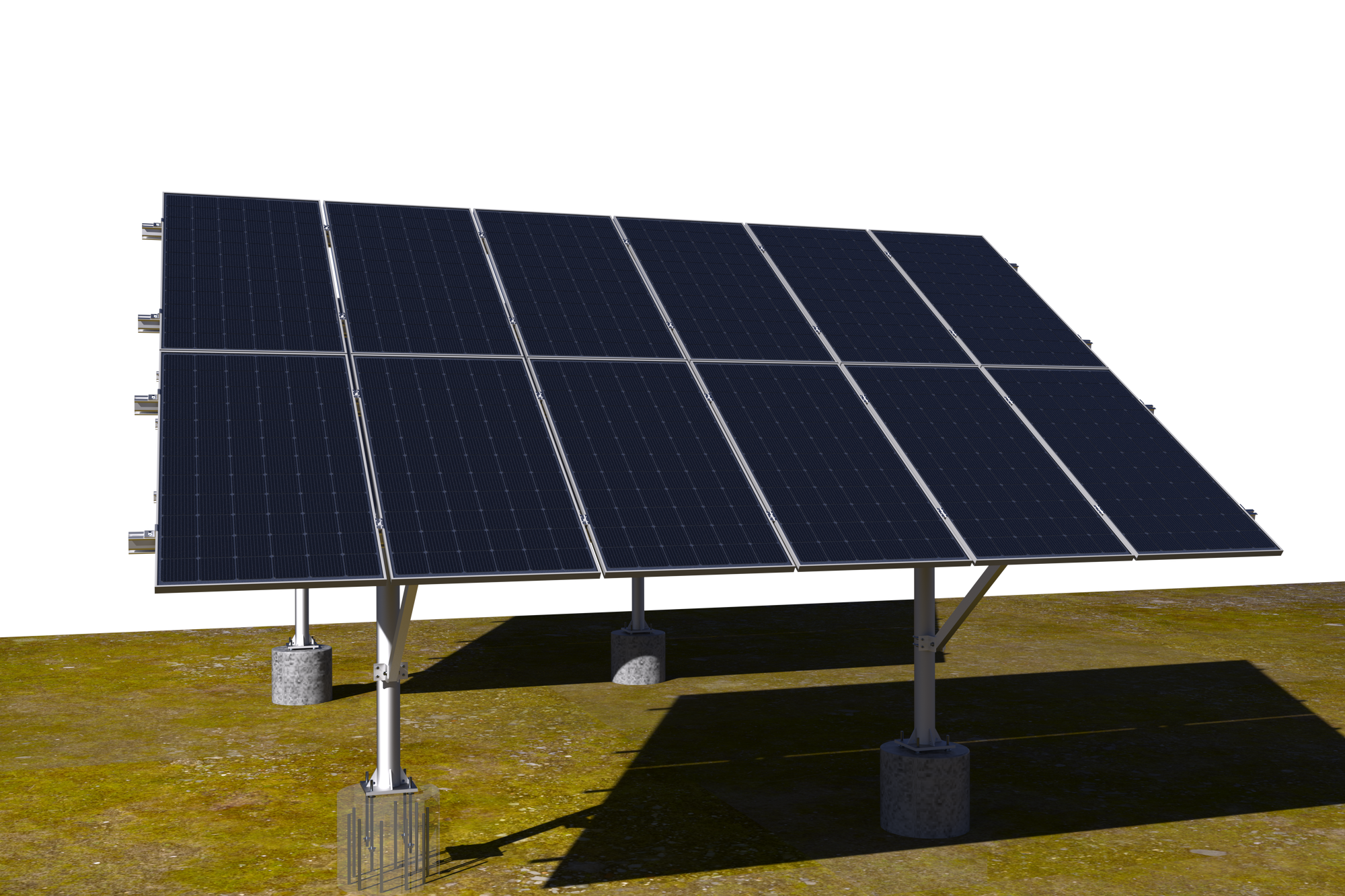

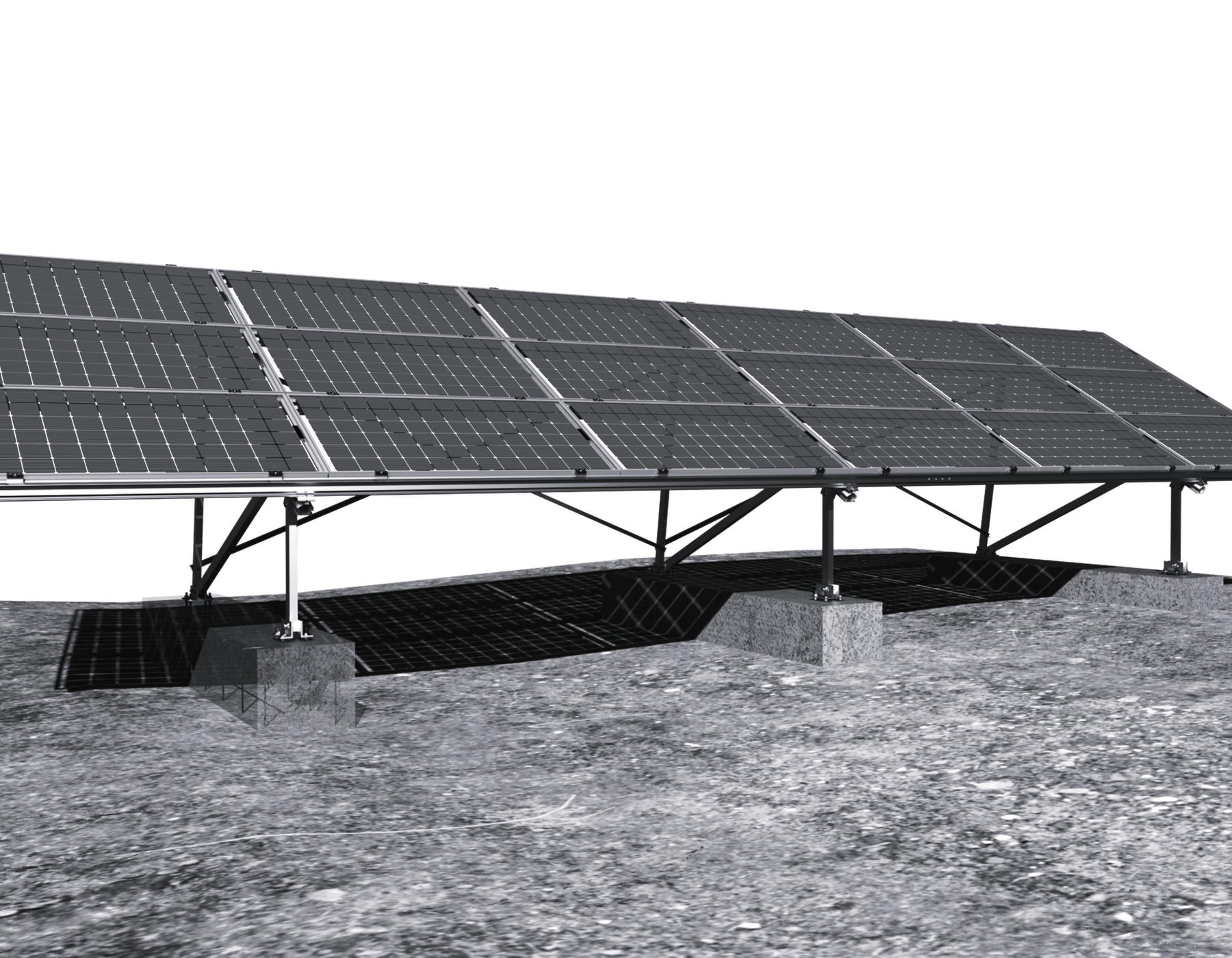

Système SunGround de montage PV universel au sol

IntertekCe

Spécifications

Matériau

Structure et composants 100% fait aluminium, boulons et écrous d'acier inoxydable.

Charge Max de neige

Peut être conçu pour toute charge de neige (jusqu'à plus de 100 PSF)

Charge Max de vent

Peut être conçu pour toute charge de vent (jusqu'à 180MPH+/290 km/h+)

Angle d'inclinaison

0 à 90D (typique 30-55 deg.)

Orientation des panneaux PV

Paysage ou portrait

Module PV

Tout panneau PV avec cadre ou tout panneau PV sans cadre (laminé)

Type de fondation

Compatible avec tous types de fondation (pieux à hélice typiques, pieux plantés, fondations de béton)

Élévation du panneau PV (entre le sol et le bas du panneau)

Personnalisable, standard à 36po. du sol (914mm)

Angle d'inclinaison variable

Possible (jusqu'à 3 positions, avec ajustement saisonnier à la main)

Mise à la terre

Dispositif de mise à la terre disponible, conforme à la norme UL 2703

Liberté complète de conception

Nos experts pourront vous aider à créer des systèmes PV au sol selon vos requis : autant de panneau de haut et de large que nécessaire pour le projet, potrait ou paysage, à tout angle d'inclinaison. Les applications commerciales typiques sont deux (2) panneaux PV de 72 cellules (portrait) de haut par autant de large (horizontalement) que la quantité de panneaux en série.

Solution de montage unique en aluminium

Le sytème Opsun SunGroundTM est entièrement fait d'aluminium avec des écrous et des boulons de stainless. Idéal pour les régions côtières où l'air salin pourrait endommager l'acier au fil du temps. Peut être ingénierisé pour les zones promptes aux ouragans ou aux charges de neige extrêmes. L'aluminium résiste mieux aux changements de température et est plus facile et rapide à installer que l'acier.

Services d'ingénierie clés-en-main

Notre équipe offrira des conseils d'experts pour concevoir des structures pour tous types de sol, sur tous types de fondations, incluant des solutions ballastés au sol (non recommandé pour les endroits où le sol gèle). Nos experts vous supporterons à tout stage du projet, avec des recommandations d'inclinaison, d'orientation et de positionnement des panneaux PV.

Avantages

Installation rapide avec des composantes légères

Pas de grue requise pour lever les rails d'aluminium légers. Toutes les rails et composantes peuvent être soulevées à la main. Beaucoup d'ajustement disponible lors de la contruction râce au système de cannaux dans les rails. S'installe plus rapidmeent que la plupart des systèmes d'acier standards.

Moins de fondations par panneau

Notre équipe d'experts peut aider à optimiser le système pour minimiser le nombre de fondations. Jusqu'à huit (8) panneaux PV de 72 cellules par fondation.

Meilleure protection des panneaux PV

Des rails solides supportent les panneaux PV sur toute leur longueur, limitant la torsion et les mouvements qui peuvent amener la dégradation des performances des panneaux PV.

Design complètement en aluminium

Design de rails d'aluminium série 6000 avec des écrous et des boulons de stainless 304 afin de garantir le maximum de durabilité pour des décennies.

UL 2703

Liste ETL pour toutes les configurations.

Système entièrement ajustable sur le site

Toutes les composantes peuvent être glissées dans les cannaux des rails d'aluminium, afin d'ajuster aux irrégularités du toit (drains et cheminées). La structure Opsun SunRail Budget suivra naturellement les pentes du toit causées par les drains et l'isolation du toit.

Temps d'installation typique (incluant la connection DC des panneaux)

5000 + W/ homme-heure (préassemblé), 2000 + W/homme-heure (non-préassemblé). Dépend des configurations.

Les standards les plus élevés d'ingénierie et de support à la clientèle

Nos ingénieurs n'utilisent que les méthodes de calcul les plus sécuritaires, afin d'assurer un maximum de solidité et de durabilité de nos structures. Nous utilisons des études en soufflerie propriétaire et récentes (2019) de l'Université Western, et nous utilisons les versions les plus récentes des Codes du Bâtiment (ASCE-10-16 et NBCC 2015, IBC 2018), ainsi que les directives de SEAOC PV2 avec les notions de dimensions relative du système solaire par rapport à la dimension du toit, pour prendre en compte les effets de vent les plus complexes. Notre conception assure une déflection minimale des panneaux PV, afin de protéger les cellules, et nous utilisons les meilleurs logiciels de simulations par éléments finis. Chaque composante ou structure verticale fait l'objet d'un calcul unique. Nous trouvons des solutions unique et sur mesure pour toutes difficultés et notre équipe réagit rapidement aux événements survenant pendant la construction, (comme un drain mal positionné ou tout changement de dernière minute).

Plans de permis de construction spécifiques au projet, étampés par un ingénieur.

Nous offrons de fournir pour chaque projet des plans d'installation et de permis de construction sur mesure et adaptés aux difficultés du projet, étampé par un ingénieur local au besoin. Chaque étape du processus d'assemblage y sera décrite en détails, avec les mesures exacte par rapport au site réel du projet et les explications nécessaires à comprendre les spécificités du projet.

Documents et Spécifications

L'ingénierie Totale d'OpsunTM

Opsun se spécialise dans l'ingénierie de structures pour tous types de projets avec des panneaux solaires photovoltaïques, découvrez ci-bas notre processus unique qui assure que la meilleure qualité de structures et d'ingénierie est fournir pour tous vos projects solaires PV monofaciaux ou bifaciaux.

Design Flexible

Les systèmes de montage solaires PV d'Opsun se composent d'une vaste librairie de rails, de composantes et de confgurations adaptables aux besoins de nos clients.

En savoir plus

Support d'ingénierie complet

L'équipe d'experts d'Opsun prend en charge tous les aspects mécaniques d'un projet solaire PV, et livre des plans d'ingénierie et d'installation détaillés, spécifiques au projet.

En savoir plus

Solutions Techniques

Solutions pour une vaste gamme de défis d'ingénierie : toits avec une capacité portante limitée, systèmes de montage complètement ancrés aux toits, ou hybrides.

En savoir plus

Support durant la construction

Le support sur site d'Opsun permet à votre équipe de profiter de la supervision d'un expert d'Opsun et ainsi bénéficier de nos 15 années d'expérience.

En savoir plus
