SunRail™ Performance

SunRail Performance est un système de montage universel pour panneaux solaires module bifaciaux sur toits plats

IntertekCe

Spécifications

Matériau

Structure et composants 100% fait aluminium, boulons et écrous d'acier inoxydable.

Charge Max de neige

Peut être conçu pour toute charge de neige (jusqu'à plus de 100 PSF)

Charge Max de vent

Peut être conçu pour toute charge de vent (jusqu'à 180MPH+/290 km/h)

Angle d'inclinaison

10 à 30 (par incréments de 5 deg.)

Orientation des panneaux PV

Paysage

Module PV

Tout panneau PV avec cadre ou tout panneau PV sans cadre (laminé)

Ballasté

100% ballasté possible

Ancré

100% ancré possible

Hybride

Systèmes hybrides ballastés et ancrés possibles

Charge morte sur le toit (ballasté)

5-10 lbf/pi2

Charge morte sur le toit (ancré)

2-3 lbf/pi2

Élévation du panneau PV (entre le toit et le bas du panneau)

Personnalisable, de 8 à 24 po. (203-610mm)

Certifications

Homologué UL 2703 et UL 3741

Distance inter-rangée

Personnalisable, standard à 20 deg. d'angle d'ombrage

Mise à la terre

Attaches pour panneaux PV permettant la mise à la terre

Types de toit compatibles

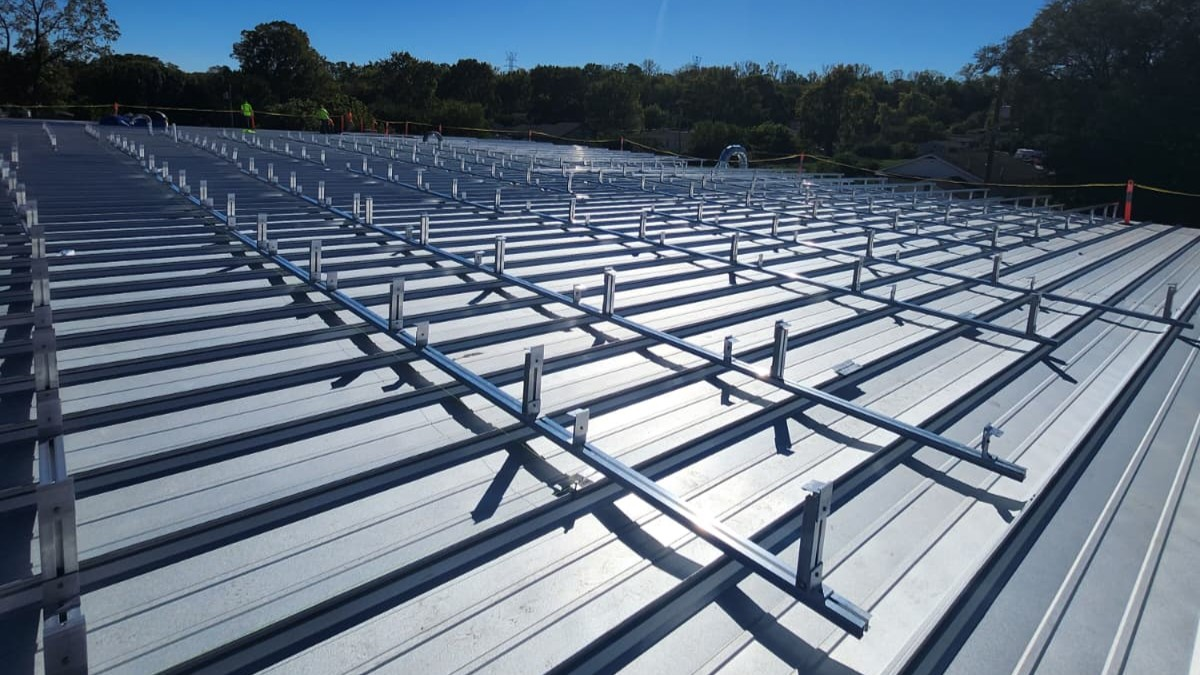

Tous toits plats (revêtement multicouches, membranes TPO et EPDM, asphalte, toit de tôle ou de tôle en joint debout).

Gains bifaciaux typiques observés

10-25% (panneaux N-Type, sur membrane blanche, ancré. Doit être optimisé et calculé par projet, pas une garantie.)

Déflecteur de vent

Aucun déflecteur requis

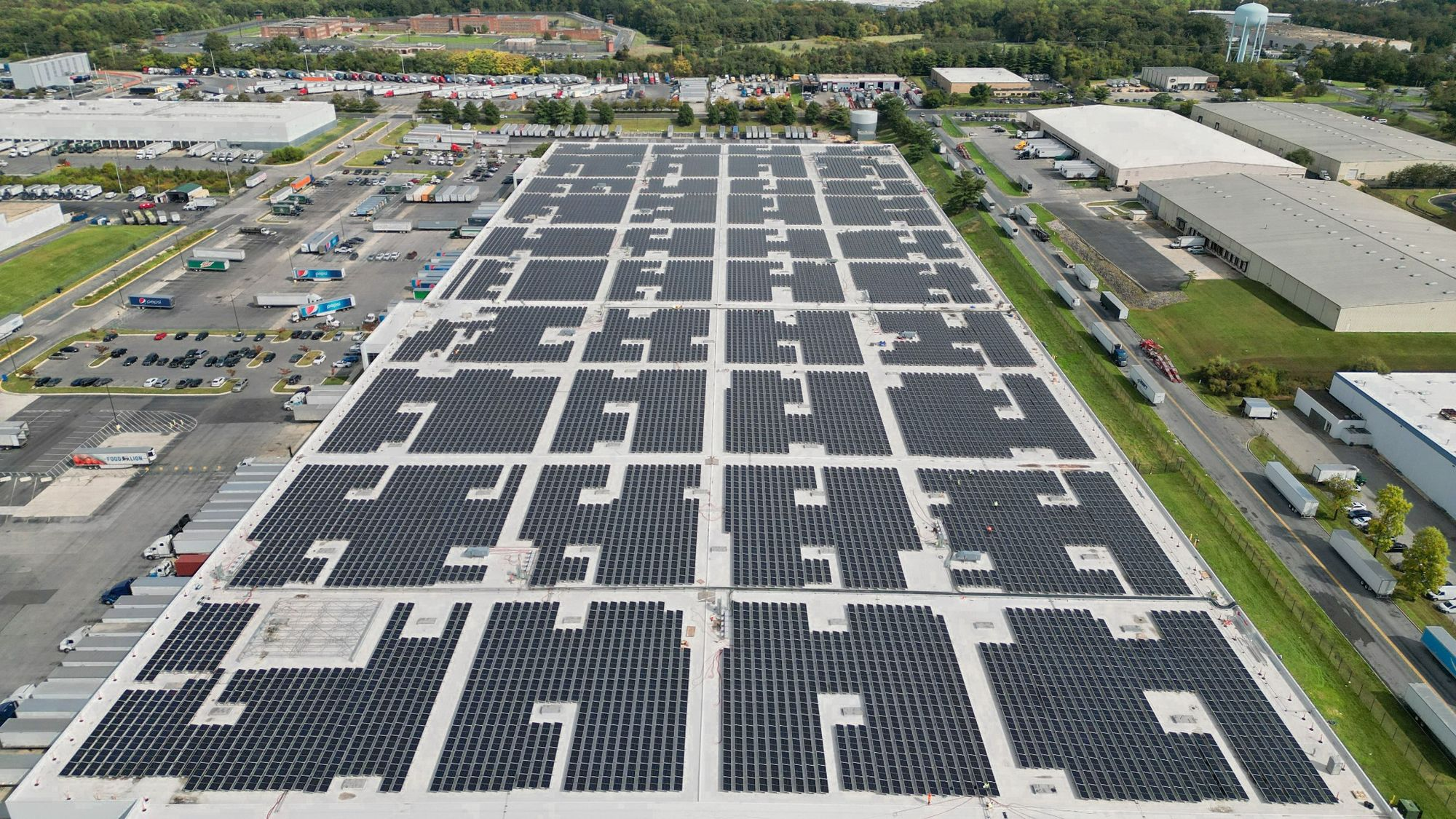

Conçu pour augmenter la production des panneaux solaires bifaciaux

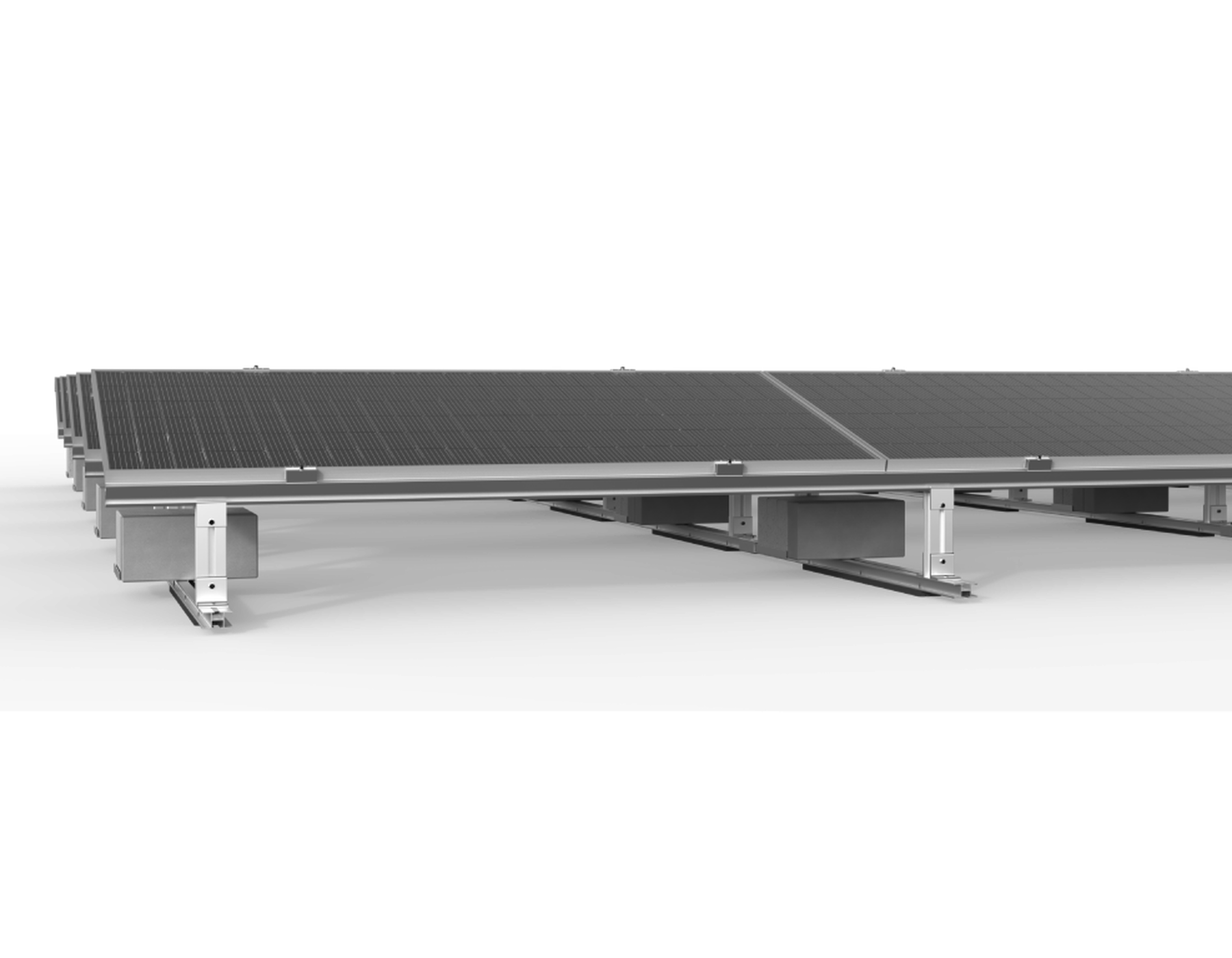

Le nouveau design optimizé 2021 du SunRail SR3 lui donne un nouveau squelette plus léger et moins cher. Le SunRail SR3 d'Opsun est tellement solide, qu'il ne requiert pas de déflecteur de vent. Haut angle d'inclinaison et grande élévation au-dessus du toit possibles, distance entre les rangées extra-longue possible. Aucun rails horizontaux en-dessous des PV. L'Opsun Sunrail SR3 Bifacial™ peut être adapté pour maximiser la quantité de lumière reçue et utilisée par l'arrière des panneaux PV bifaciaux. Optimal pour les projets ancrés, afin de maximiser la lumière derrière les panneaux solaires bifaciaux.

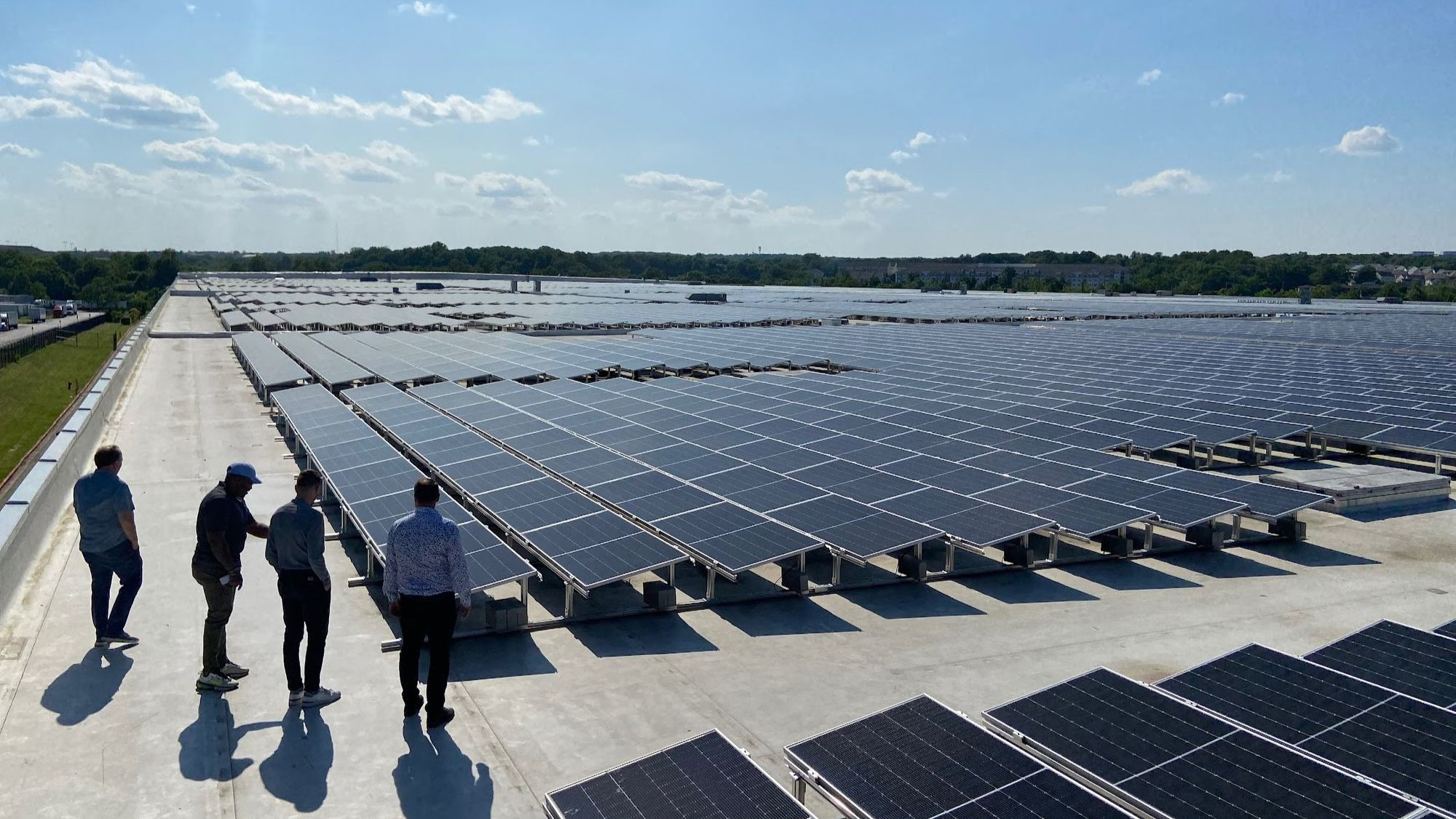

Liberté complète de conception

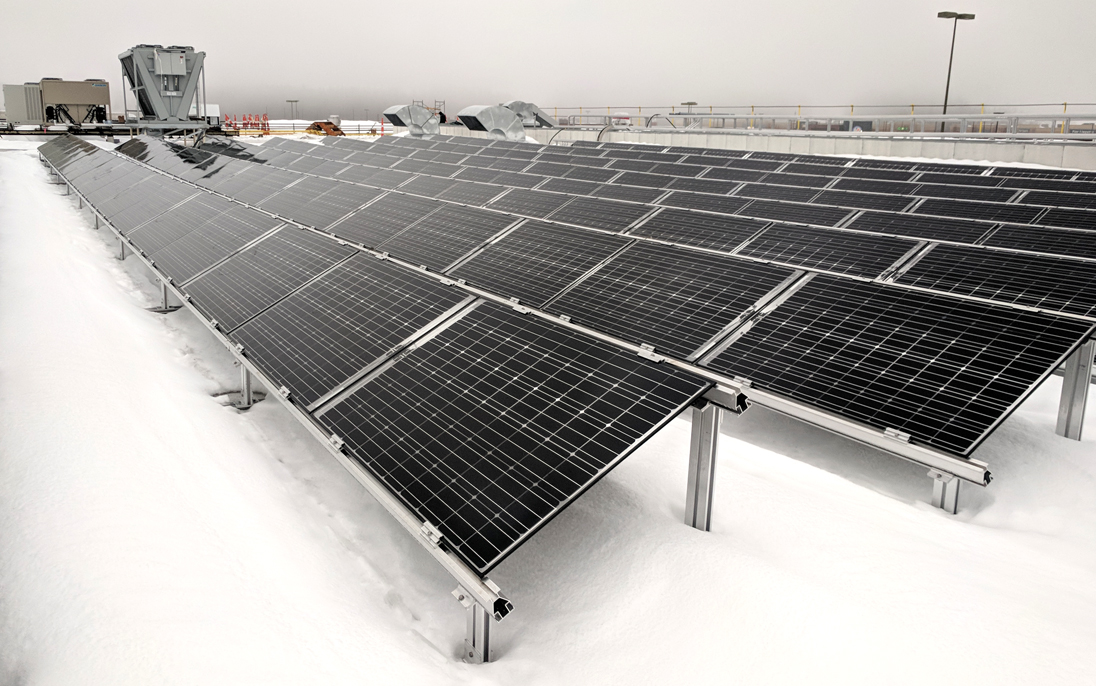

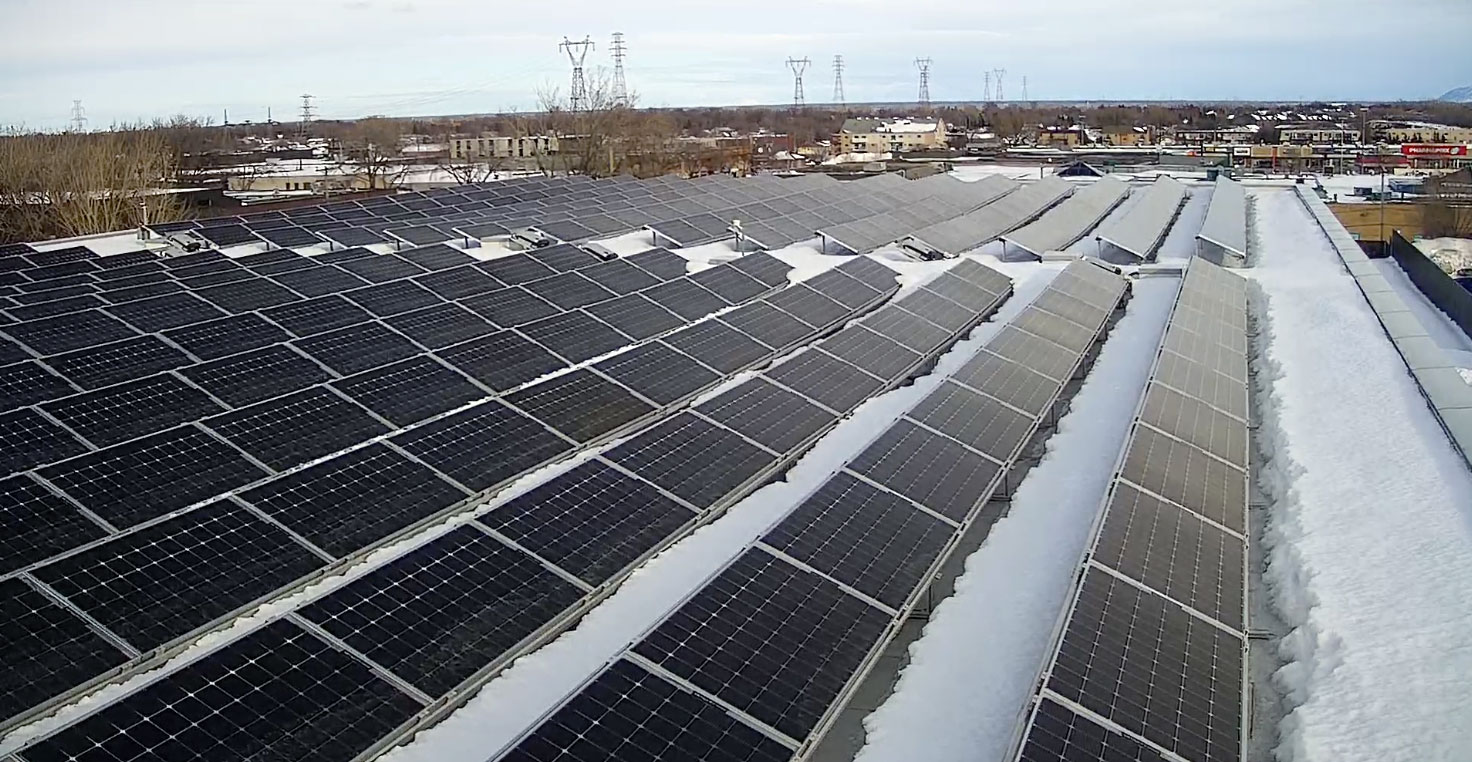

La gamme Opsun SunRail SR3 Bifacial™ est une plateforme versatile de construction, pas un produit aux dimensions fixes: nous pouvons concevoir une structure à tout angle d'inclinaison (de 10 à 30 degrés), à toute élévation jusqu'à 24po (610mm), et avec tout espacement entre les rangées, pour tout module PV. Idéal pour élever les panneaux au-dessus de la neige et des obstacles du toit et maximiser les gains bifaciaux. Le concept ouvert sans déflecteur de vent permet l'accès au toit pour la maintenance et reduit les températures d'opération.

La technologie d'ingénierie MESH™ d'Opsun

La technologie unique MESH™ d'Opsun vous donne une compréhension inégalée des forces appliquées sur votre système de montage Opsun, pour votre projet spécifiquement. Pour nos clients, ceci se traduit en moins de ballastes, un prix plus bas et une solution beaucoup plus solide et durable. Notre équipe offrira des conseils d'experts et aidera à optimiser les gains bifaciaux et la disposition des panneaux sur le toit, l'angle d'inclinaison et l'élévation des panneaux PV sur le toit. Nous pouvons trouver des solutions à la plupart des difficultés de construction, et concevoir une solution sur mesure pour presque tous les types d'immeubles, même les plus hauts.

Avantages

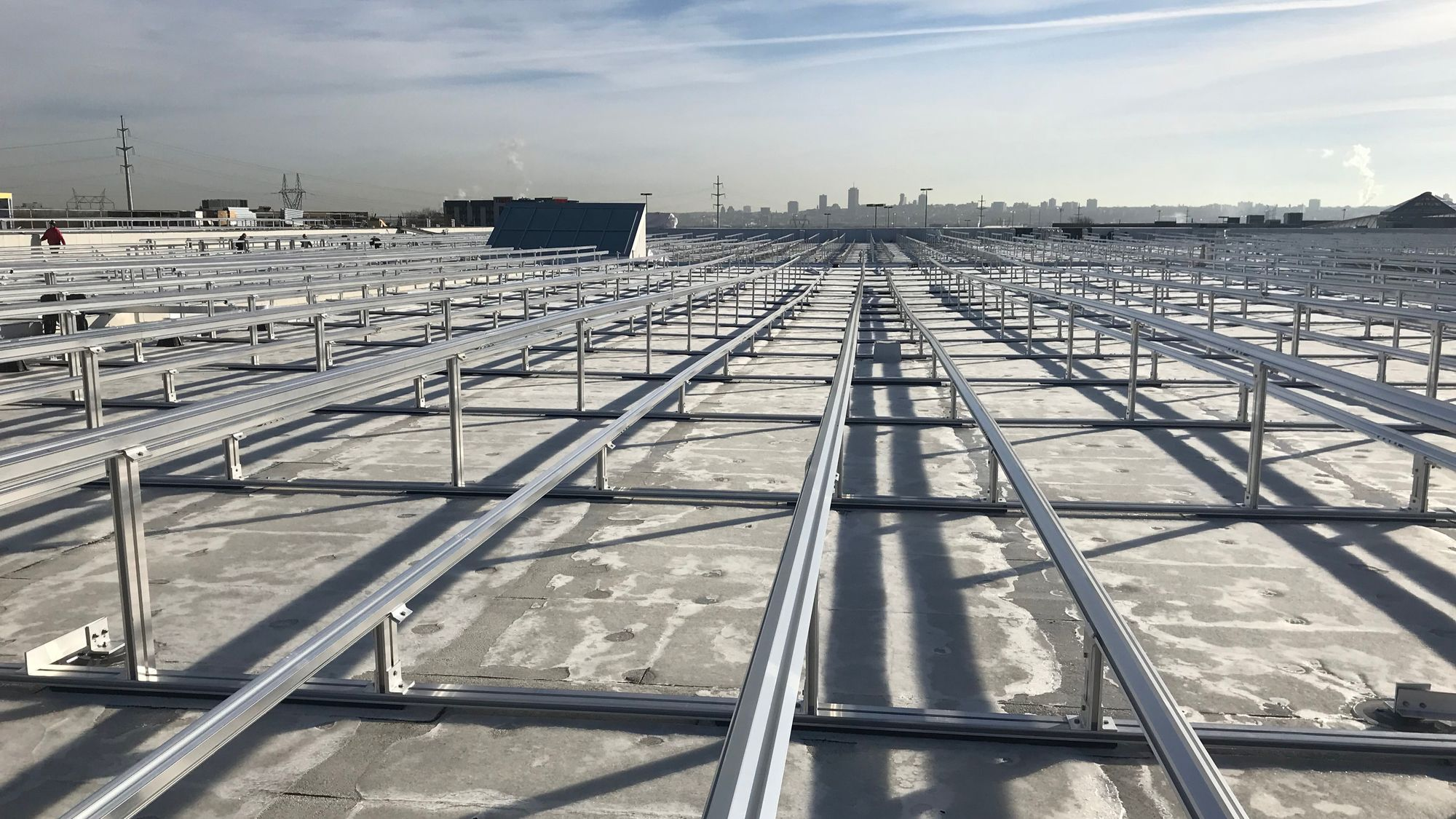

Design Amélioré

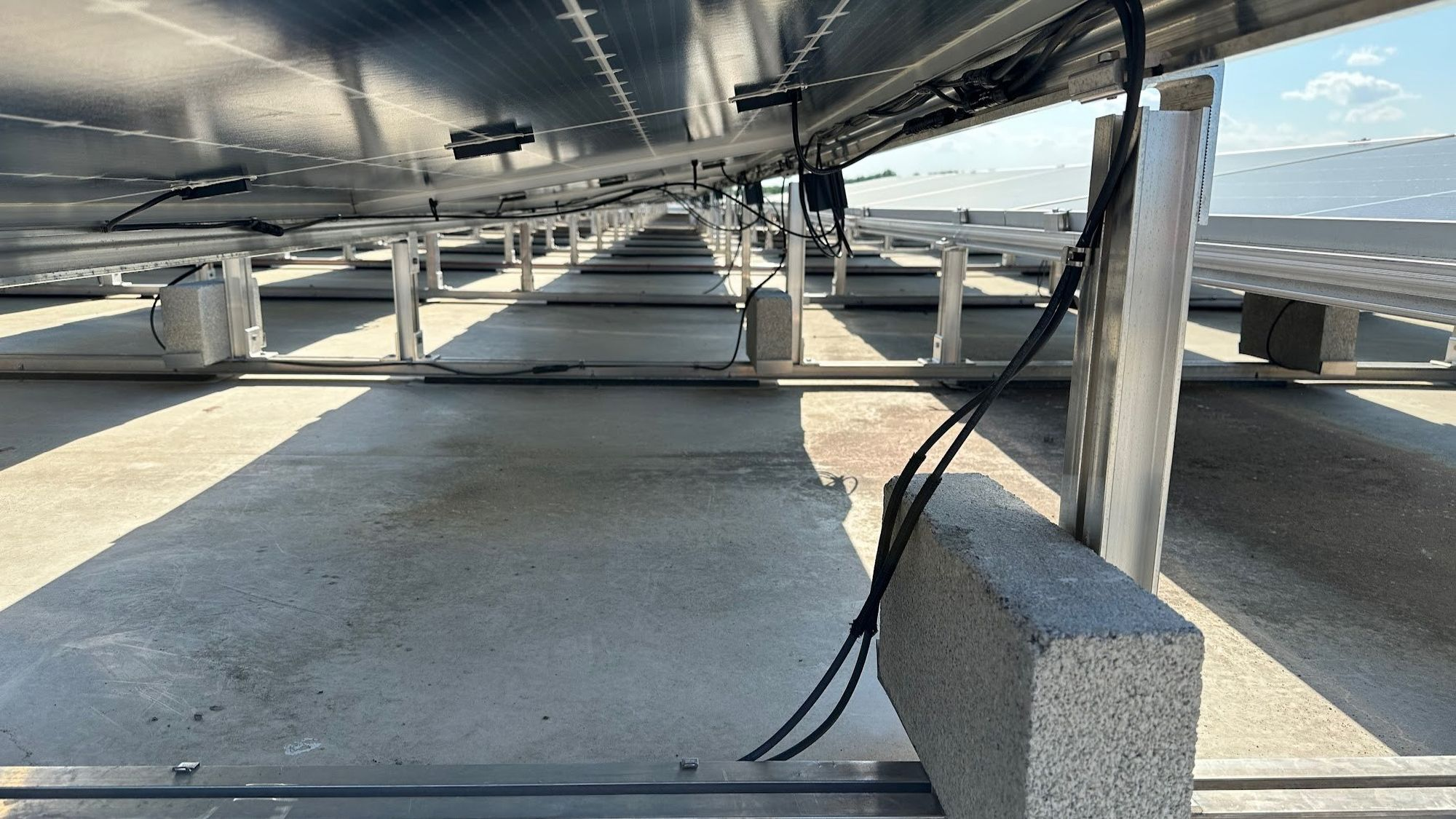

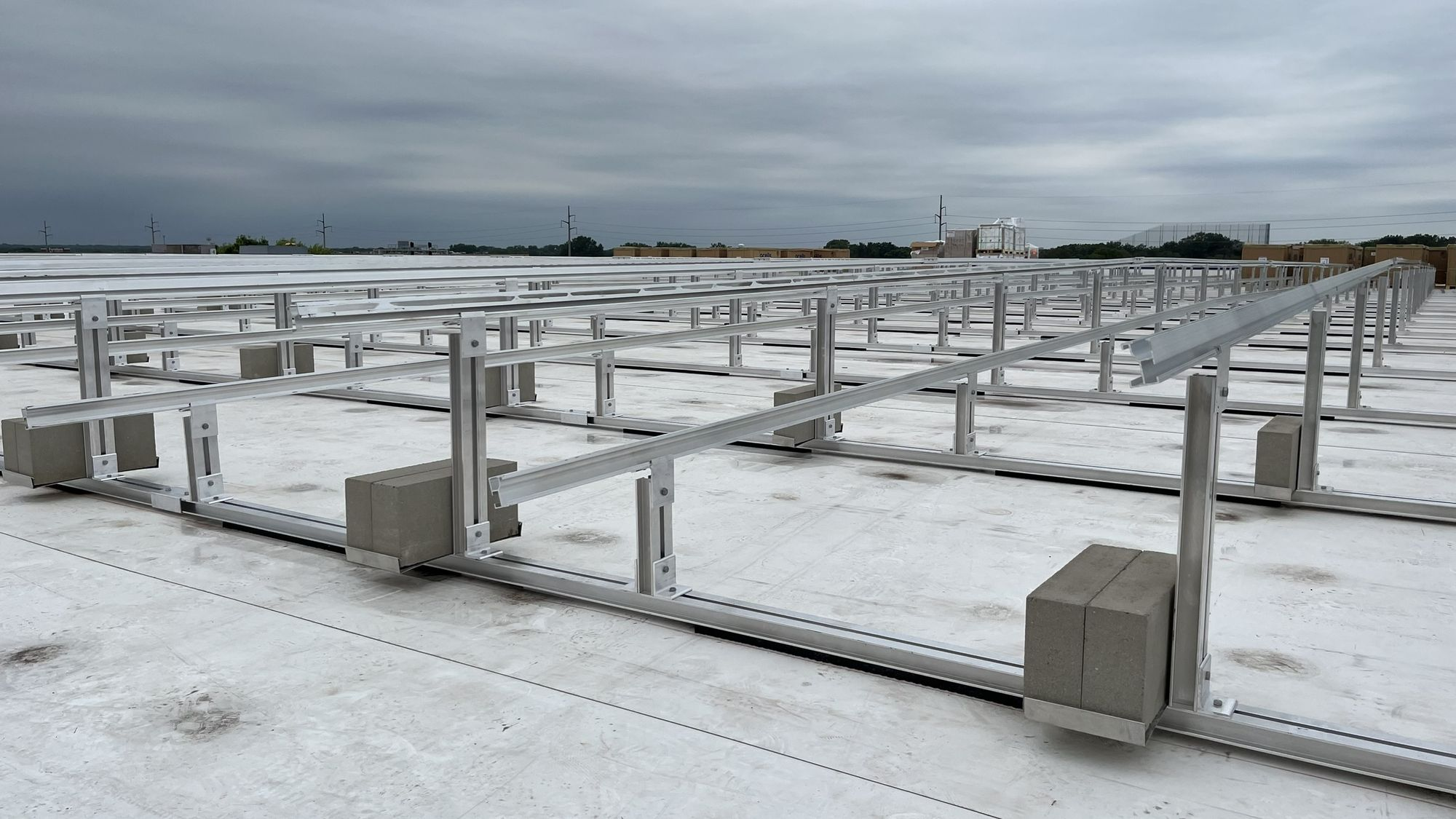

Les améliorations du SunRail SR3 comprennent une attache à rails horizontaux filetée (ce qui enlève le besoin d'un écrou et d'un outil), un système de mise à la terre pour les rails horizontaux qui glisse sous la dilatation thermique (certifié UL 2703), des plateaux d'aluminium solides pour supporter les blocs de ballasts (à l'épreuve des forces séismiques), et un squelette plus léger, ce qui amène un prix plus bas, (extrusions de 3" Vs 4" avant)

Idéal pour les bâtiments très hauts

Nos systèmes de montage structurels permettent d'ancré complètement les structures dans les zones d'ouragans ou sur les toits très hauts, pour un maximum de durabilité et de sécurité.

Moins de ballastes ou d'ancrage

La solidité structurelle de nos systèmes de montage permettent de distribuer les forces de vent et de neige sur de plus grandes surfaces, réduisant le nombre de ballasts et d'ancrages requis, malgré l'absence de déflecteur de vent. Pour les systèmes ancrés, nous utiliserons tpiquement moins d'un ancrage par 2-3 panneaux PVs.

Meilleure protection des panneaux PV

Des rails solides supportent les panneaux PV sur toute leur longueur, limitant la torsion et les mouvements qui peuvent amener la dégradation des performances des panneaux PV.

Design complètement en aluminium

Design de rails d'aluminium série 6000 avec des écrous et des boulons de stainless 304 afin de garantir le maximum de durabilité pour des décennies.

UL 2703

ETL listé (#5013658) selon UL 2703, pour toutes les configurations sauf 5 deg. Inclinaison.

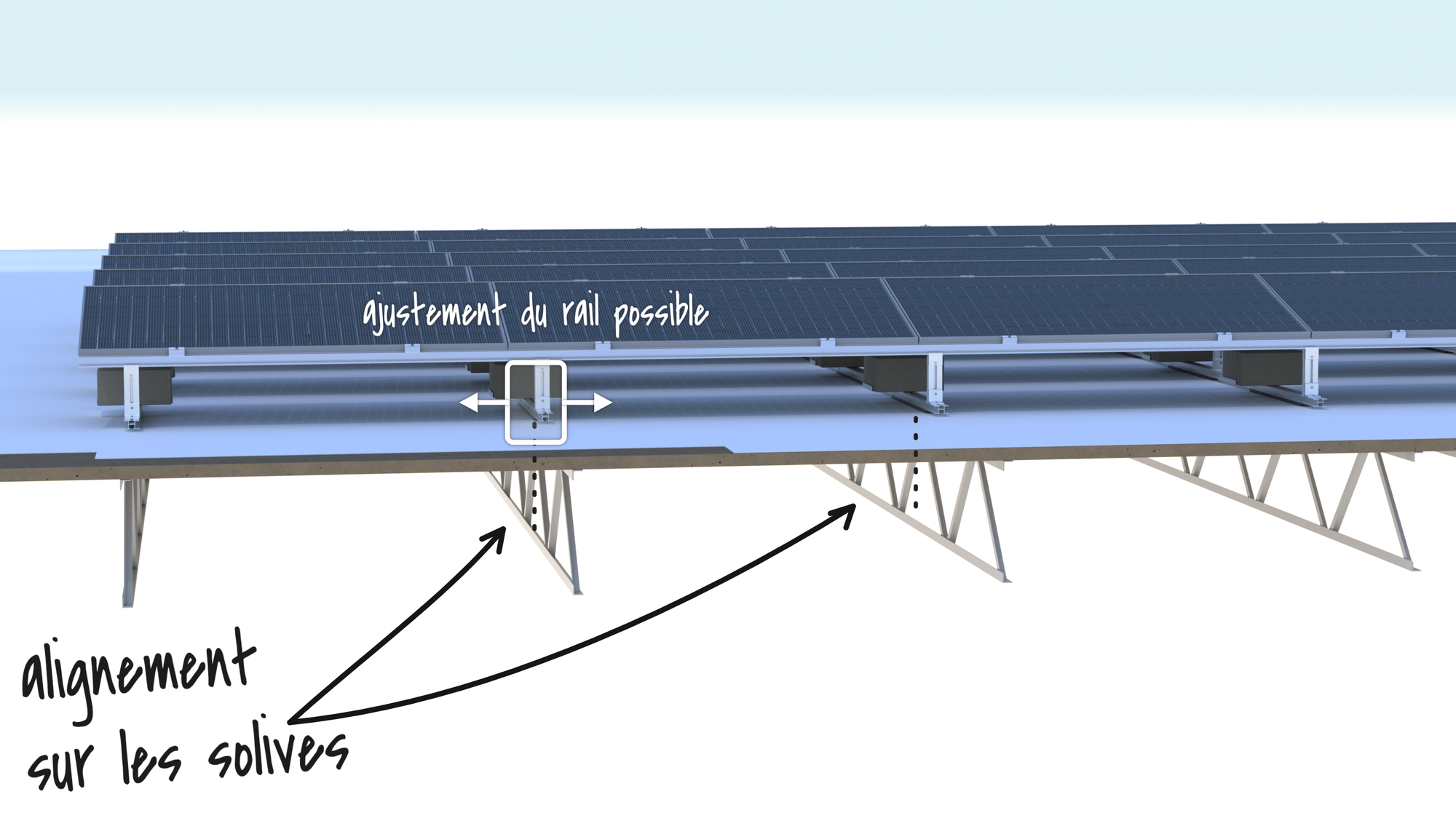

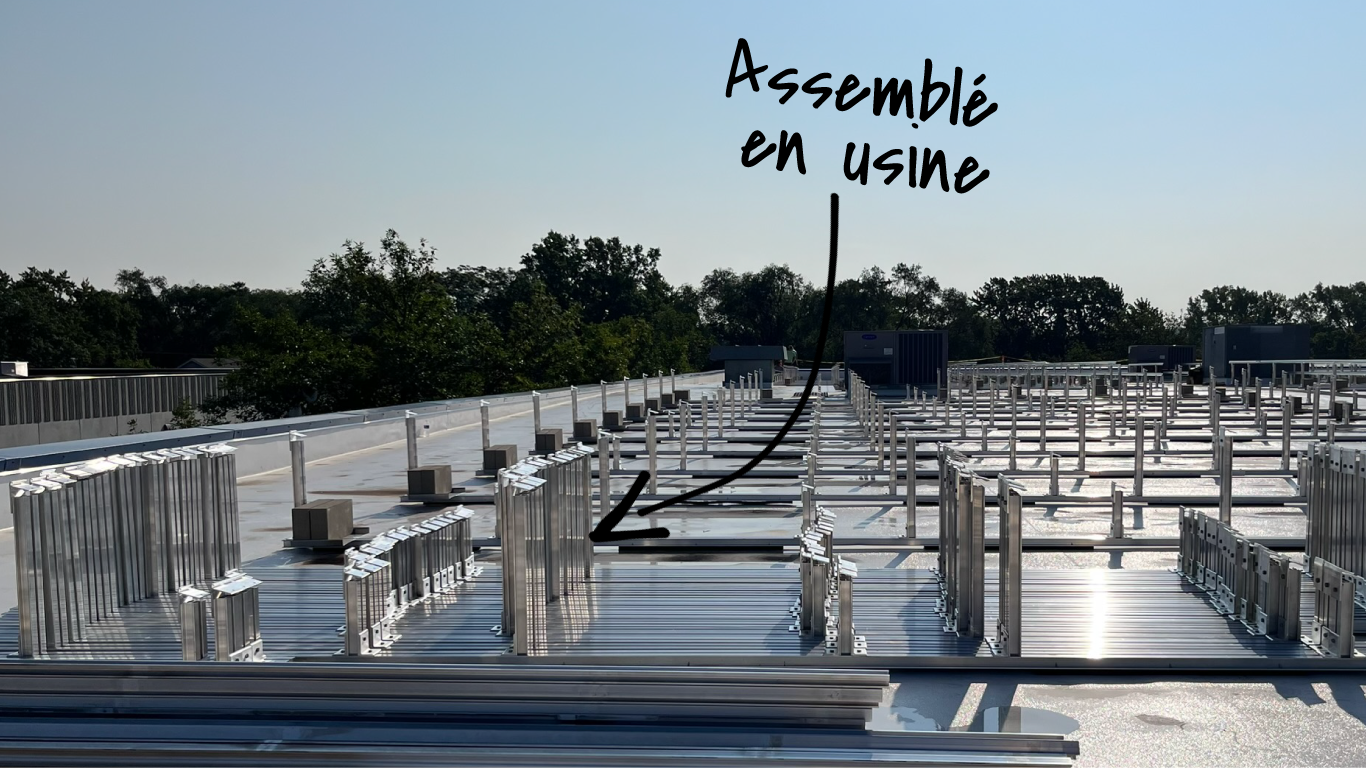

Système entièrement ajustable sur le site

Toutes les composantes peuvent être glissées dans les cannaux des rails d'aluminium, afin d'ajuster aux irrégularités du toit (drains et cheminées). La structure Opsun SunRail Budget suivra naturellement les pentes du toit causées par les drains et l'isolation du toit.

Les standards les plus élevés d'ingénierie et de support à la clientèle

Nos ingénieurs n'utilisent que les méthodes de calcul les plus sécuritaires, afin d'assurer un maximum de solidité et de durabilité de nos structures. Nous utilisons des études en soufflerie propriétaire et récentes (2019) de l'Université Western, et nous utilisons les versions les plus récentes des Codes du Bâtiment (ASCE-10-16 et NBCC 2015, IBC 2018), ainsi que les directives de SEAOC PV2 avec les notions de dimensions relative du système solaire par rapport à la dimension du toit, pour prendre en compte les effets de vent les plus complexes. Notre conception assure une déflection minimale des panneaux PV, afin de protéger les cellules, et nous utilisons les meilleurs logiciels de simulations par éléments finis. Chaque zone fait l'objet d'un calcul de ballast ou d'ancrage (ou hybride) unique. Nous trouvons des solutions unique et sur mesure pour toutes difficultés et notre équipe réagit rapidement aux événements survenant pendant la construction, (comme un drain mal positionné ou tout changement de dernière minute).

Plans de permis de construction spécifiques au projet, étampés par un ingénieur.

Nous offrons de fournir pour chaque projet des plans d'installation et de permis de construction sur mesure et adaptés aux difficultés du projet, étampé par un ingénieur local au besoin. Chaque étape du processus d'assemblage y sera décrite en détails, avec les mesures exacte par rapport au site réel du projet et les explications nécessaires à comprendre les spécificités du projet.
